大傾角輸送機也叫波浪式擋邊輸送機，是輸送機的一種，大傾角輸送機使用范圍比較廣泛，主要應用在豎井、煤礦、地鐵、自卸船、連續卸船機、糧食、冶金、化工、水泥等領域。其特點是結構簡單，便于維修和使用，能耗小，運行平穩。

大傾角輸送機在使用過程中有很多的優點，有通用帶式輸送機結構簡單、運行可靠、維修方便等優點，更可大傾角輸送，結構緊湊、占地少，近年在提升高度，大輸送量的方面發展很快，使其應用更為廣泛。

擋邊帶由基帶、擋邊和隔板組成，基帶外觀同普通輸送帶，但橫向剛度更大：擋邊為波浪狀：隔板按其不同的斷面可分為T型、C型和TC型。

部件的名稱及作用:

1.波狀擋邊輸送帶：在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。

2.驅動裝置：是輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。

3.傳動滾筒：是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。

4.改向滾筒：用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面(非承載面)。

5.壓帶輪：用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)。

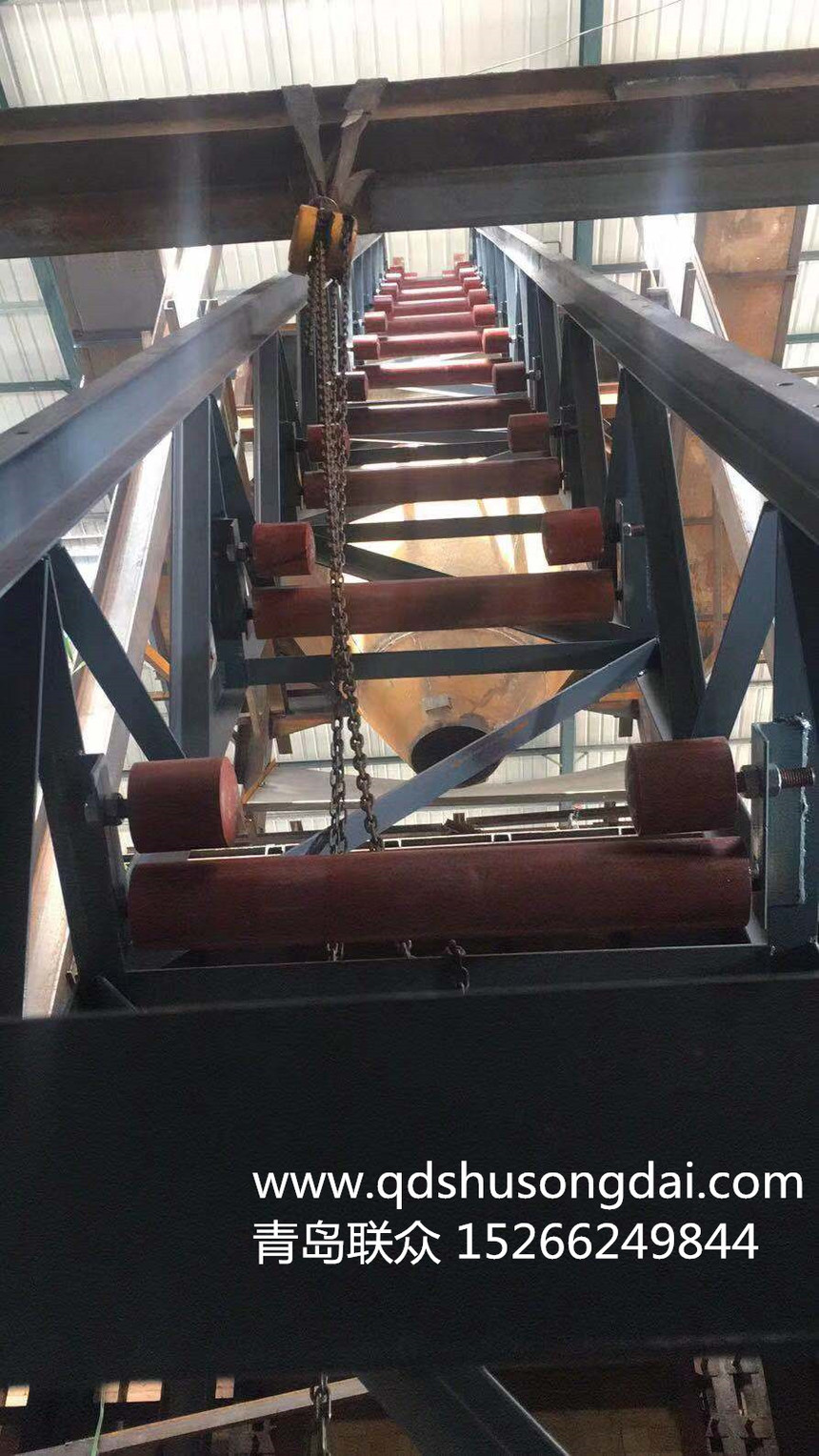

6.托輥：托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。

7.托帶輥：托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。

8.立輥：立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。

9.拍打輪清料裝置:用于拍打輸送帶背面,震落粘在輸送帶上的物料。

10.拉緊裝置：它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。

11.機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。

下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)。
